Menü Struktur

Innerhalb des Menüs Struktur sind neben der Historie, der Funktionen-Historie und der Änderungshistorie die Funktionen der Schaltflächenleiste erneut verfügbar.

Suchen

Die Schaltfläche Suchen besitzt in dem Karteireiter Struktur keine Funktionalität.

Speichern

Durch eine Betätigung dieser Schaltfläche werden die Angaben in der Datenbank gespeichert.

Löschen

Die Schaltfläche Löschen besitzt in dem Karteireiter Struktur keine Funktionalität.

Die Entfernung von Anlagen bzw. Betriebseinheiten kann über die Schaltfläche im unteren Bereich des Karteireiters oder über das Kontextmenü vorgenommen werden.

Blanko

Sämtliche Felder des Fensters werden geleert. Dadurch wird die ausgewählte Betriebsstätte aus dem Karteireiter entfernt.

Drucken

Die Schaltfläche Drucken besitzt im Karteireiter Struktur keine Funktionalität.

Hierarchiebaum

Durch den Hierarchiebaum besteht die Möglichkeit, genehmigungspflichtige Betriebseinheiten direkt und zu jeder Betriebsstätte mit ihren einzelnen Teilbetriebsstätten zu lokalisieren.

Die Auflistung der bisher gespeicherten Betriebsstätten-Struktur erfolgt - in Abhängigkeit zur Anlagenart - in der folgenden Form:
Anlagen-Symbol / Bezeichnung der Anlage / (Standort der Anlage) / (Aktenzeichen) / (Herstell- oder Bericht-Nummer) / [Art der Anlage]


Die Darstellung des Hierarchiebaumes beinhaltet die unten aufgeführten Symbole:

Symbol			Bedeutung
			Abwasser, Abkling- und Auffanganlage
			Beschleuniger
			Betriebsteil
			(zugeordnete) Betriebsstätte
			Dampfkessel
			Druckbehälter
			Ex-Anlage
			Füllanlage
			Gashochdruckleitung
			Getränkeschankanlagen
			Medizingeräte
			Nuklearmedizin
			Radiographiegeräte
			Röntgenanlage
			Röntgenanlage (kurz)
			Rohrleitung nach DruckbehV
			Sicherheitsrelevante Anlage
			sonstige sicherheitsrelevante Anlage
			Strahlenschutzgenehmigungen
			Teilbetriebsstätte
			Vbf-Anlage

Für den Fall, dass über das Modul Strahlenschutz zur aufgerufenen Betriebsstätte bereits eine oder mehrere Genehmigungen erfasst wurden, werden diese ebenfalls innerhalb der Strukturansicht dargestellt.
Enthält eine Teilbetriebsstätte Betriebseinheiten, dann werden diese unter der Betriebseinheit zusammengefasst und können ausgeklappt werden. Des Weiteren wird für zugeordnete Betriebsstätten sowie Strahlenschutzgenehmigungen automatisch ein übergeordneter Ordner erstellt, sobald mehr als ein Element existiert.

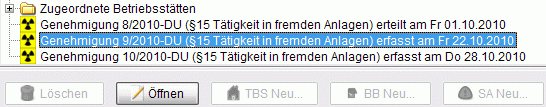

Durch eine vorherige Anwahl und der Betätigung der Schaltfläche Öffnen wird die entsprechende Genehmigung innerhalb des Moduls Strahlenschutz aufgerufen und kann dort eingesehen bzw. bearbeitet werden.
In den entsprechenden Bearbeitungsfenstern können alle Einträge um wichtige Informationen ergänzt werden.

Die verschiedenen Status der erfassten Betriebseinheiten werden durch die Darstellungsarten innerhalb des Hierarchiebaumes verdeutlicht:

Darstellung			Bedeutung
			Betriebseinheit aktiv
			Betriebseinheit stillgelegt
			Betriebseinheit wieder in Betrieb genommen
			Betriebseinheit verschrottet

Suchbereich

Innerhalb dieses Karteireiterbereiches kann nach vorhandenen Einträgen im Hierarchiebaum der Betriebsstätte gesucht werden. Als Suchkriterien dienen die Bezeichnungen der Teilbetriebsstätten, der Betriebsteile sowie der sicherheitsrelevanten Anlagen. Nach Eingabe eines Suchbegriffs werden nicht nur unmittelbare Treffer angezeigt, sondern auch die Kinder eines gefundenen Treffers. Sprich es werden auch die Verzweigungen und Unterkategorien eines Treffern angezeigt. Um die Darstellung des Hierarchiebaumes übersichtlicher gestalten zu können, ist es ebenfalls möglich Einträge auszublenden.

Nähere Informationen zu der Suche innerhalb des Programms und der Funktion des Ausblendens.

Details

Welche Informationen in diesem Bereich des Fensters angezeigt werden ist davon abhängig, welches Objekt innerhalb der Betriebsstättenstruktur angewählt wird.

Wird eine Teilbetriebsstätte, ein Betriebsteil oder eine sicherheitsrelevante Anlage selektiert, so enthält die Detailanzeige genau die Informationen, die bei dem Neueintrag des Objektes in die entsprechenden Fenster eingetragen wurden.
Diese Informationen beziehen sich bei der Auswahl einer sicherheitsrelevanten Anlage auf die betriebsübliche Bezeichnung, den Standort -falls der Katalog Anlagenart den entsprechenden Eintrag enthält-, die Anlagenart, den Bearbeitungsstatus, den Anlagenstatus sowie Personenzuordnungen (+ Fachkundegruppen) und eventuelle Bemerkungen.
Wird eine Teilbetriebsstätte oder ein Betriebsteil selektiert, so erscheint anstatt des Anlagenstatus die Anzeige der entsprechenden EG-Wirtschaftsklasse.

Löschen

Falls eine Teilbetriebsstätte, ein Betriebsteil, eine sicherheitsrelevante Anlage oder eine Strahlenquelle innerhalb der Anzeige ausgewählt wurde, so ist diese Schaltfläche frei geschaltet.

Wird eine Betriebsstätteneinheit aus dem Programm entfernt, der weitere BS-Einheiten untergeordnet sind, so werden diese nach einer Nachfrage, ebenfalls aus dem Programm entfernt.
Zu den angesprochenen BS-Einheiten eventuell erfasste Tätigkeiten bleiben natürlich bestehen.

Wird dieSchaltfläche auf der Betriebsstättenebene ausgelöst, so können alle bisher zugeordneten Anlagen / BE auf einmal entfernt werden.

Bearbeiten

Falls eine Teilbetriebsstätte, ein Betriebsteil, eine sicherheitsrelevante Anlage oder eine Strahlenquelle innerhalb der Anzeige ausgewählt wurde, so ist diese Schaltfläche frei geschaltet.

Abhängig von der aktuellen Selektion im Hierarchiebaum öffnet sich nach einer Betätigung dieser Schaltfläche das entsprechende Fenster, in dem eine Einsicht oder Bearbeitung der angelegten Daten erfolgen kann.

Teilbetriebstätte neu anlegen

Nach einer Selektion einer Betriebsstätte kann durch eine Betätigung dieser Schaltfläche eine neue Teilbetriebsstätte angelegt werden.
Dazu öffnet sich das Fenster Teilbetriebsstätte bearbeiten, in dem detaillierte Angaben erfolgen können.

Betriebsteil neu anlegen

Nach einer Selektion einer Betriebsstätte oder einer Teilbetriebsstätte kann durch eine Betätigung dieser Schaltfläche ein neuer Betriebsteil angelegt werden.
Dazu öffnet sich das Fenster Betriebsteil bearbeiten, in dem detaillierte Angaben erfolgen können.

Sicherheitsrelevante Anlage neu anlegen

Nach der Anwahl einer Betriebsstätte, einer Teilbetriebsstätte oder eines Betriebsteiles kann durch eine Betätigung dieser Schaltfläche eine sicherheitsrelevante Anlage erfasst werden kann.
Dazu öffnet sich das Fenster Anlage bearbeiten, in dem detaillierte Angaben erfolgen können.

STRL-Gen. anlegen

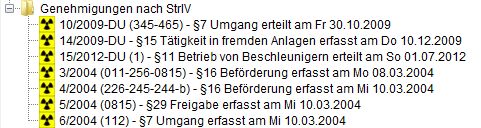

Durch eine Betätigung dieser Schaltfläche können Strahlenschutz-Genehmigungen angelegt werden. Dafür wird das Modul Strahlenschutz geöffnet. Die erfassten Genehmigungen werden anschließend im Betriebsstrukturbaum innerhalb des Ordners Genehmigungen nach StrlV angezeigt.

BS zuordnen...

Nach der Anwahl einer Betriebsstätteneinheit kann durch eine Betätigung dieser Schaltfläche der bisher vorhandenen Betriebsstruktur eine Betriebsstätte zugeordnet werden.

Für eine Suche nach der entsprechenden Betriebsstätte öffnet sich das Betriebsstätten - Kataster.

Betriebsteil neu anlegen

Nach einer Selektion einer Betriebsstätte oder einer Teilbetriebsstätte kann durch eine Betätigung dieser Schaltfläche ein neuer Betriebsteil angelegt werden.
Dazu öffnet sich das Fenster Betriebsteil bearbeiten, in dem detaillierte Angaben zur entsprechenden Struktureinheit erfasst werden können.
